MULTI-MONTI-TimberConnect 12 x 160, Zylinderkopf, T-50, A2K, 25 Stück
Hersteller: HECO · Art.-Nr. 48312
Beschreibung
Der innovative Schwellenanker MULTI-MONTI-TimberConnect (MMS-TC) kombiniert das patentierte MULTI-MONTI-Betongewinde mit einem HECO-Holzgewinde. Die MMS-TC gewährleistet dadurch eine einfache und sichere Befestigung von Holzbauteilen auf Vollmauerwerk und Beton sowie Schwellen auf Beton. Der Schwellenanker besitzt alle Vorteile des Betongewindes: keine Drehmomentkontrolle, kleine Randabstände und keine Aushärtezeiten. Zudem verschafft er dem Verarbeiter einen besonderen Vorteil, denn der kleine Kopf der MMS-TC kann im Holz versenkt werden. Dadurch genügt ein Schraubanker für alle Holzdicken. Die MMS-TC wird in Durchsteckmontage mit Hilfe eines Setzwerkzeuges maschinell verschraubt. Die einmalige Kombination unterschiedlicher Bemessungskonzepte erlaubt deutlich höhere Zug- und Querlasten. Darüber hinaus sind die übertragbaren Zug- und Querlasten nicht von der Anbauteildicke abhängig.
Technische Daten
- Allgemeine bauaufsichtliche Zulassung
- Z-21.1-1879

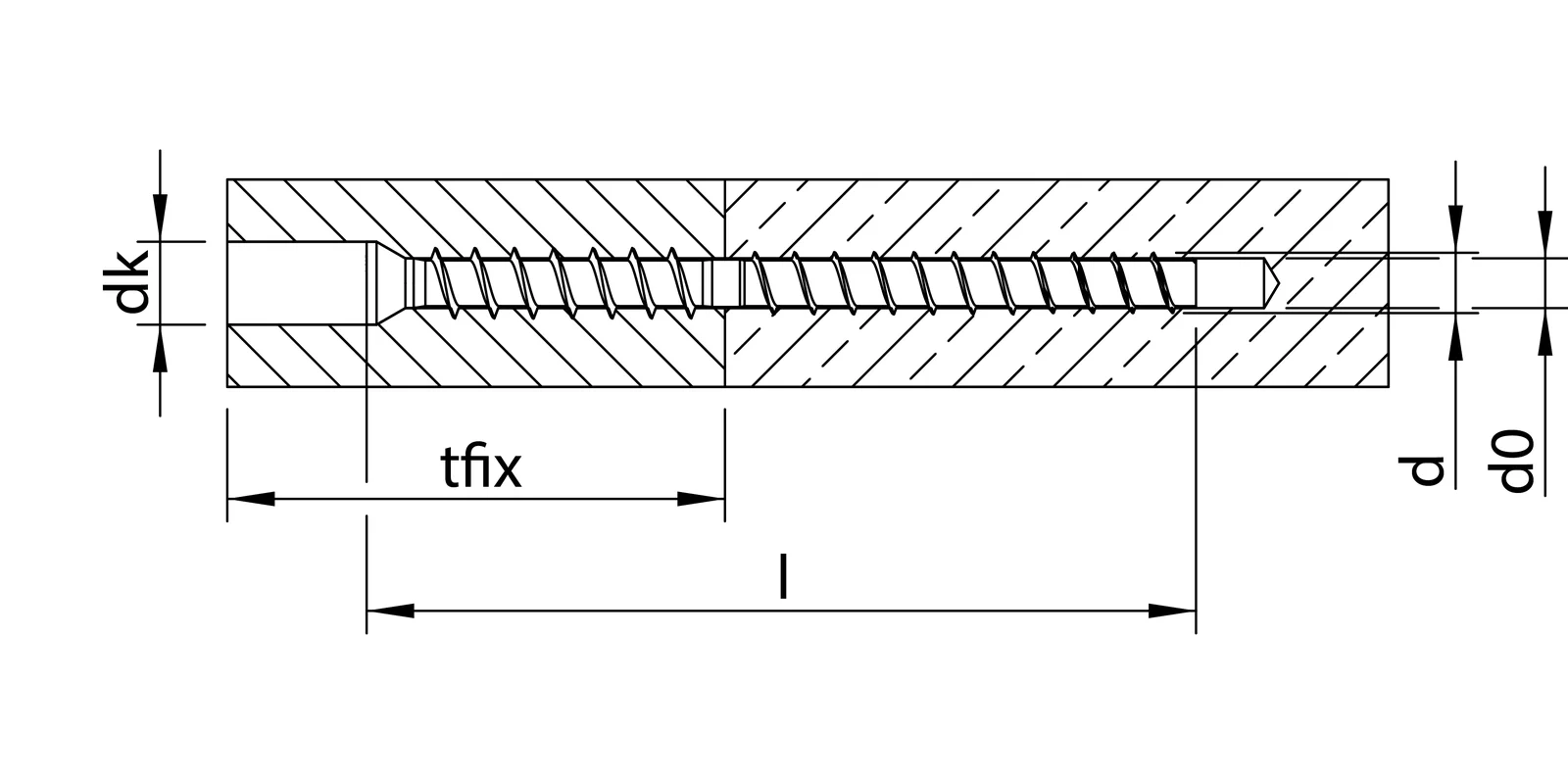

- Anbauteildicke (tfix)
- 80-300 mm
- Antrieb
- T-Drive
- Antriebsgröße
- T-50
- Bohrdurchmesser (d0)
- 10 mm
- Bohrlochtiefe (h)
- 85 mm
- Durchgangsloch im Anbauteil (df)
- 10 mm
- Durchmesser (d)
- 12 mm
- Einschraubtiefe (hnom)
- 75 mm
- Empfohlene max. Leistungsabgabe (Tmax,1)
- 250 Nm
- Europäische Technische Bewertung
- ETA-05/0010
- Gewinde
- Betongewinde mit verzahnter Spitze
- Gewindelänge 2 (lg2)
- 70 mm
- Gewindelänge (lg)
- 79 mm
- Kopfausführung
- Zylindersenkkopf
- Kopfdurchmesser (dk)
- 17,5 mm
- Länge (l)
- 160 mm
- Material
- Stahl, verzinkt blau, A2K
- Min. Randabstand (cmin)
- 60 mm
- Mindestbauteildicke (hmin)
- 125 mm
- Verpackungseinheit
- 25
